Mikro-Integrazzjoni tal-Grid: Invertituri Ibridi vs Ġeneraturi Diżil

Mikro-Integrazzjoni tal-Grid: Invertituri Ibridi vs Ġeneraturi Diżil

Analiżi teknika komparattiva ta' inverters ibridi kummerċjali versus ġeneraturi tad-diżil għall-integrazzjoni tal-mikro{0}}grid, li tiffoka fuq LCOE, trasferiment tat-tagħbija, u ROI.

Il-Konġestjoni Ekonomika u Teknika tad-Diżil-Mikro-Grids Dipendenti

Operaturi kummerċjali u industrijali (C&I) f'reġjuni off-grid jew dgħajfin-jiffaċċjaw nefqa operattiva li qed tiżdied (OpEx) immexxi mid-dipendenza fuq ġeneraturi tad-diżil. Il-loġistika tal-fjuwil, il-prezzijiet taż-żejt li jvarjaw, u l-intervalli ta 'manutenzjoni frekwenti jimbuttaw l-Ispiża tal-Enerġija lokalizzata (LCOE) 'l fuq minn $ 0.35/kWh f'operazzjonijiet remoti. Barra minn hekk, ġeneraturi mekkaniċi jissieltu ma 'profili ta' tagħbija dinamika, li jaħdmu b'fatturi ta 'tagħbija baxxi (<30%) during off-peak hours, which causes wet stacking, incomplete fuel combustion, and accelerated engine wear.

L-integrazzjoni ta'-inverters ibridi ta' kapaċità għolja f'mikro-grids eżistenti jew greenfield tbiddel b'mod fundamentali l-kunsinna tal-enerġija. Billi tissostitwixxi jew ibridizza ġensets tad-diżil b'arkitettura tal-ħażna solari-plus-, il-faċilitajiet industrijali jnaqqsu l-konsum tal-fjuwil, jistabbilizzaw il-vultaġġ u l-frekwenza, u jiggarantixxu l-kontinwità tal-enerġija. Din il-gwida tkisser id-dinamika elettro-teknika, il-qligħ finanzjarju, u l-istrateġiji ta' integrazzjoni tas-sistema għat-timijiet tal-inġinerija u l-uffiċjali tal-akkwist.

Arkitettura Ewlenija u Mekkaniżmi ta' Konverżjoni tal-Enerġija, Topoloġiji, u Arkitettura Termali

Invertituri ibridi kummerċjali moderni (eż., unitajiet ta' tliet-fażijiet 50kW sa 125kW) jutilizzaw stadji tal-qawwa MOSFET tal-karbur tas-silikon (SiC) b'topoloġiji b'ħafna -livell newtrali kklampjat (NPC). Din l-arkitettura tikseb l-ogħla effiċjenzi ta’ konverżjoni li jaqbżu 98.2% filwaqt li tnaqqas id-distorsjoni armonika totali (THD) għal<2% under linear loads. Passive and active forced-air cooling channels isolated via IP65/IP66 sealed compartments prevent aluminum heat-sink contamination from conductive dust or salt spray in coastal deployments.

Iffrankar tal-Fjuwil u Tnaqqis ta' Runtime tal-Ġeneratur

Gensets tad-diżil tradizzjonali jikkonsmaw madwar 0.3 litri ta' fjuwil għal kull kWh iġġenerat b'tagħbija ottimali (75-80%). Meta topera off-peak, l-effiċjenza tal-fjuwil tiddegrada b'mod drammatiku. Invertituri ibridi jirrettifikaw dan permezz ta' ġestjoni dinamika tal-ġeneratur:

Żero-Soppressjoni tat-Tagħbija: L-inverter ibridu jaġixxi bħala s-sors primarju tal-vultaġġ. Il-ġeneratur tad-diżil jibqa' offline waqt domanda baxxa-sa-medja, imħaddem kompletament minn PV u sistemi ta' ħażna tal-enerġija (ESS).

Genset Peak Tqaxxir: Waqt spikes ta'-domanda għolja, l-inverter jiġbed l-enerġija fl-istess ħin mill-bank tal-batteriji biex iforni l-ogħla tagħbija, u jipprevjeni lill-ġeneratur milli jopera f'żoni ineffiċjenti, ta'-xedd għoli, ta'-aktar ratati.

Kontroll ta' Kuntatt Niexef Awtomatiku: Il-protokolli ta' komunikazzjoni BMS/EMS integrati jqanqlu sinjali ta' kuntatt-niexfa biex jibdew jew iwaqqfu l-ġeneratur ibbażati fuq limiti tal-istat-ta-ċarġ (SOC) (eż., awtostart f'15% SOC, għeluq fi 80% SOC).

Trasferiment ta 'Tagħbija Seamless u Kwalità ta' Enerġija Nadifa

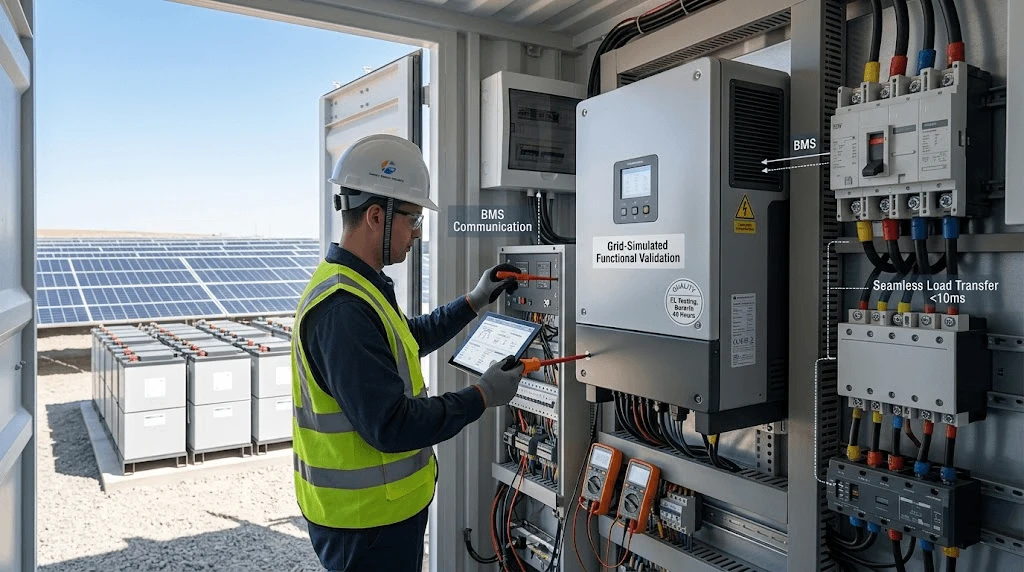

Swiċċijiet ta 'trasferiment mekkaniku (ATS) jeħtieġu 100ms sa 500ms biex jaqilbu minn sors tal-grilja għal ġeneratur, li jikkawżaw interruzzjonijiet ta' tagħbija kritiċi, resets tas-server, u tgerbib ta 'tagħmir industrijali. Invertituri ibridi avvanzati jutilizzaw swiċċijiet ta 'trasferiment statiċi integrati (STS) li jeżegwixxu transizzjonijiet tas-sors f'inqas minn 10 millisekondi.

Standards tal-Industrija u Analiżi tal-ROI Finanzjarju

Tqabbil Tekniku: Inverter Ibridu vs Ġeneratur tad-Diżil

LCOE u Ekonomija tal-Ħlas

Għal tagħbija industrijali standard ta' 500kW li topera 12-il siegħa kuljum f'ambjent off-grid:

Diżil-Linja Bażi biss: Jikkonsma ~ 450,000 litru ta 'diesel kull sena. Għal $1.10/litru, l-ispejjeż annwali tal-fjuwil huma ugwali għal $495,000, esklużi l-ispejjeż tar-reviżjoni tal-magna kull 3 snin.

Arkitettura PV ibridizzata: L-integrazzjoni ta 'firxa PV ta' 500kW, sistema ta 'inverter ibrida kummerċjali ta' 250kW, u bank ta 'batteriji LFP ta' 1MWh tikkumpensa sa 75% tas-sigħat ta 'tħaddim tal-ġeneratur. Il-konsum annwali tal-fjuwil jinżel għal ~112,500 litru.

Impatt Finanzjarju Nett: L-iffrankar operattiv annwali jaqbeż $370,000. It-tpattija tal-proġetti għall--retrofitting tal-ħażna solari tipikament tinkiseb fi żmien 2.4 sa 3.2 snin, b'rata interna ta' ritorn (IRR) li taqbeż it-28%.

Integrazzjoni tas-Sistema u Inġinerija tal-Kompatibbiltà

Biex timmassimizza l-fluss tal-mikro-grid, inverters ibridi kummerċjali għandhom interoperabbli bla xkiel fil-bilanċ kollu tas-sistema (BOS).

Kompatibilità ta' Array PV: Meded ta 'vultaġġ għoli ta' input DC (sa 1000V) jippermettu konfigurazzjonijiet ta 'spag itwal, jimminimizzaw ir-rekwiżiti tal-kaxxa tal-combiner u t-telf tar-ram tal-kejbils. It-trackers multi-MPPT integrati jiżolaw it-telf tad-dell fuq arrays kummerċjali kumplessi ta' rooftop.

Interface tal-Ħażna: Il-protokolli indiġeni RS485/CANbus interface direttament mas-Sistemi ta 'Ġestjoni tal-Batterija (BMS) tal-Lithium iron phosphate (LiFePO4) Tier-1. It-telemetrija ta'-ħin reali tirregola r-rati ta' ħlas/ħatt ibbażati fuq it-temperatura taċ-ċellula, l-istat-tas-saħħa (SOH), u SOC.

Stivar Parallel Modulari: Għall-espansjoni tal-footprints kummerċjali, l-unitajiet jappoġġaw arkitettura ta' komunikazzjoni master-skjava, li tippermetti li sa 10 inverters jinġabru b'mod parallel. Dan id-disinn jippermetti skalar bla xkiel minn 50kW għal aktar minn 1MW produzzjoni AC mingħajr ma jeħtieġu kontrolluri mikrogrid esterni. Għal segmenti kummerċjali ta' kapaċità aktar baxxa jew disinji ta' siti modulari, l-unitajiet jistgħu wkoll jiġu integrati direttament flimkien ma' prodotti standardizzati ta'-effiċjenza għolja bħal tagħna8kW/6kW Hybrid Inverterserje.

Kontroll tal-Kwalità u Standards ta' Konformità Globali

L-infrastruttura kummerċjali tal-enerġija teħtieġ protokolli ta' ttestjar rigorużi biex tiflaħ ambjenti ħarxa ta' skjerament u tgħaddi l-interkonnessjonijiet tal-grid ta' utilità-.

Konformità taċ-Ċertifikazzjoni Internazzjonali

Konnessjoni tal-Grid u Sigurtà: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, TOR Erzeuger, EN 50549-1.

Kompatibilità Elettromanjetika (EMC): EN 61000-6-1, EN 61000-6-3.

Resistenza Ambjentali: IEC 60068-2 (Testjar tal-Klassi tal-Korrużjoni tal-Melħ taċ-Ċpar 6 għal kundizzjonijiet tal-baħar/kosta, klassifikazzjoni tal-protezzjoni tad-dħul IP65/IP66).

FAQ

Kif inverters ibridi jżommu l-istabbiltà tal-enerġija f'ambjenti ta' temperatura għolja-ambjent- (eż., skjeramenti fil-Lvant Nofsani/Sub-Saħarjan)?

Invertituri ibridi kummerċjali jutilizzaw algoritmi ta' derating termali intelliġenti flimkien ma' żoni ta' tkessiħ interni u esterni indipendenti. F'temperaturi ambjentali sa 45 grad, l-unitajiet jagħtu output ta 'enerġija AC nominali sħiħa mingħajr tnaqqis fil-qawwa. 'Il fuq minn 45 grad, sensuri termali jaġġustaw dinamikament iċ-ċiklu ta' ħidma tal-istadju tal-enerġija, billi jutilizzaw estrazzjoni tas-sħana tal-arja sfurzata attiva - biex jipprevjenu t-tgerbib tal-komponent fuq-temperatura filwaqt li jżommu sa 80% kapaċità ta 'output kontinwu sa 60 grad.

X'inhuma l-istandards tal-ippakkjar u l-immaniġġjar għal-kunsinni bl-ingrossa ta' inverter ibridu ta' kapaċità għolja?

L-invertituri jintbagħtu f'kaxex tal-injam rinfurzati,-merkanzija-konformi ISPM 15-trattati bis-sħana b'qafas tal-fowm EPE li jassorbi x-xokk intern-. L-ippakkjar ta' barra jinkludi boroż ta' barriera ta' prova ta'-umdità-tqil li fihom pakketti ta' dessikant tal-ġel tas-silika ta' grad industrijali-. Il-kunsinni huma mgħammra b'indikaturi ta' inklinazzjoni u impatt ta' użu wieħed- (eż. ShockWatch) biex tiġi vverifikata l-integrità strutturali matul il-loġistika u l-immaniġġjar.

X'inhu l-ħin ta 'tmexxija tipiku u l-ambitu għall-modifiki tal-ħardwer u tal-firmware OEM/ODM tad-dwana?

Aġġustamenti standard tal-firmware (protokolli ta' komunikazzjoni tal-linja CAN BMS personalizzati, profili ta' konformità tal-kodiċi tal-grid-, jew loġika ta' trigger ta' kuntatt niexef-modifikat) jeħtieġu ċiklu ta' validazzjoni ta' 2-sa-3 ġimgħat. Ħardwer komprensiv OEM customizations-bħal inġinerija tal-kompartiment tad-ditta, klassifikazzjonijiet IP mibdula, tqegħid ta 'terminal AC/DC tad-dwana, jew mapping tal-vultaġġ MPPT apposta-iġorru żvilupp ta' inġinerija u skeda ta 'żmien ta' validazzjoni tal-kampjun ta '8 sa 12-il ġimgħa, sostnuta minn ttestjar sħiħ ta' aċċettazzjoni tal-fabbrika IEC (FAT).

Ikkuntattja lit-tim tal-inġinerija tagħna għal tqassim ta 'sistema PV ta' 5kW apposta u kwotazzjoni dettaljata tal-BOM fi żmien 48 siegħa.
