L-analiżi tal-Arkitettura Interna ta' Invertituri Solari ta'-Effiċjenza Għolja

L-analiżi tal-Arkitettura Interna ta' Invertituri Solari ta'-Effiċjenza Għolja

Analiżi teknika tal-arkitettura interna tal-inverter solari kummerċjali, topoloġija ta'-stadju doppju, effiċjenza ta' vultaġġ għoli-MPPT, u dinamika termali.

Bottlenecks Termali u Elettriku fil-Konverżjoni tal-Enerġija PV Kummerċjali

L-installazzjonijiet solari kummerċjali jiffaċċjaw degradazzjoni persistenti tad-dħul ikkawżata minn derating termali, nuqqas ta 'qbil ta' string taħt irradjanza varjabbli, u telf ta 'swiċċjar għoli f'temperaturi elevati. Il-ħsara tal-komponenti fl-istadju tal-konverżjoni DC-AC tammonta għal aktar minn 40% tas-sejħiet ta' manutenzjoni mhux skedata fuq il-post fi proġetti ta' utilità u kummerċjali-u-industrijali (C&I).

Din il-gwida tanalizza l-arkitettura tal-livell tal-bord intern-, id-dinamika tad-dissipazzjoni termali, u l-integrazzjoni tat-tracker MPPT ta' inverters ta' string ta'-effiċjenza għolja. Jipprovdi inġiniera EPC u speċjalisti tal-akkwist bi kriterji tekniċi iebsa għall-evalwazzjoni tal-affidabbiltà tal-istadju tal-enerġija, it-tnaqqis tal-Ispejjeż Levelized tal-Enerġija tas-sistema (LCOE), u l-verifika tal-assigurazzjoni tal-kwalità tal--livell tal-komponent.

Analiżi Teknika: Bord-Arkitettura tal-Livell u Mekkaniżmi Ewlenin

Topoloġija ta' Frekwenza -Stadju Għoli-Doppju

Inverters ta' string ta'-effiċjenza għolja jutilizzaw arkitettura ta' konverżjoni tal-enerġija doppja-stadji. L-istadju ta' spinta DC-DC tiskala vultaġġi ta' string li jvarjaw sa xarabank DC ta' vultaġġ għoli-stabbli (600V–900V), li jitma' l-istadju tal-inverter DC-AC.

· Semikondutturi tal-Enerġija: Is-sostituzzjoni ta 'IGBTs legacy b'MOSFETs diskreti tal-Carbur tas-Silikon (SiC) tnaqqas it-telf ta' rkupru b'lura sa 73%. Semikondutturi SiC jippermettu frekwenzi ta 'qlib 'il fuq minn 50 kHz, li jippermettu l-użu ta' indutturi iżgħar u capacitors tal-film mingħajr ma tiżdied id-distorsjoni armonika totali (THD).

· Topoloġija 3-Phase Neutral Point Clamped (NPC): Topoloġiji NPC b'ħafna livelli jnaqqsu l-istress tal-vultaġġ fuq swiċċijiet tal-enerġija (VDC/2 għal kull apparat), jimminimizzaw id-degradazzjoni dV/dt fuq rabtiet tal-grilja mingħajr transformer u jiksbu l-ogħla effiċjenza ta 'konverżjoni ta' 98.6%.

Integrazzjoni ta'-Vultaġġ MPPT b'Tieqa Wiesgħa ta' Traċċar

Arkitetturi ta'-stadji doppji għandhom ċirkwiti dinamiċi ta' traċċar tal-punt tal-qawwa massima (MPPT) misjuqa minn proċessuri tas-sinjali diġitali (DSPs) ta' 32-bit:

Medda Operattiva Wide MPPT: It-twieqi tat-traċċar li jkopru 200V sa 1000V jippermettu l-istartjar kmieni-filgħodu u l-ħsad tard-filgħaxija, u jestendu t-twieqi tal-ġenerazzjoni tal-enerġija ta' kuljum b'45 sa 90 minuta.

Rotot MPPT Doppju/Multi-: It-traċċar MPPT ta'-kanal doppju jiżola t-telf parzjali ta' sfumaturi tul strings ta' moduli mhux imqabbla. Sensing tal-kurrent permezz ta' sensuri tal-effett Hall ta' ċirku-magħluq idaħħal metriċi ta' vultaġġ/kurrent f'ħin reali-pertur- ta' veloċità għolja-u-osserva algoritmi (P&O) li joperaw b'rati ta' kampjunar ta' 100 Hz.

Arkitettura Termali u Protezzjoni Msaħħa

L-akkumulazzjoni tas-sħana fis-semikondutturi tal-enerġija tirdoppja r-rati ta 'falliment interni għal kull żieda ta' 10 gradi fit-temperatura tal-junction ($Tj$).

Estrużjonijiet tas-Sħana tal-Aluminju Anodizzat-Sink:Is-swiċċijiet tal-enerġija prinċipali jintramaw direttament fuq-heatsinks tal-aluminju falsifikati kiesaħ li fihom ġeometriji tal-pin-xewk li jimmassimizzaw l-erja tas-superfiċje b'40% relattiva għal xewk estrużi standard.

Iżolament tal-kompartiment issiġillat:It-tqassim intern jifred l-elettronika tal-enerġija (komponenti li jiġġeneraw is-sħana-bħal indutturi u moduli tal-pont) minn elettronika ta' kontroll sensittiva (DSP, gate drivers, bords tal-komunikazzjoni). L-elettronika tal-qawwa tgħix f'kamra ssiġillata bl-IP66 mkessħa permezz ta 'arja sfurzata, li tiżola l-PCB prinċipali mill-akkumulazzjoni tat-trab u l-arja ambjentali korrużiva.

Protezzjoni minn Surge:Varistors tal-ossidu tal-metall tat-Tip II (jew tat-Tip I+II mhux obbligatorju (MOVs) jipproteġu kemm it-terminali DC kif ukoll l-AC kontra żidiet temporanji indotti minn sajjetti-.

Standards tal-Industrija u Impatt tal-ROI Finanzjarju

Tqabbil tal-Ispeċifikazzjoni Strutturali: Invertituri Standard vs Industrijali-Grad

Analiżi Finanzjarja: LCOE u Ottimizzazzjoni tar-Rendiment

Għal sistema kummerċjali ta' rooftop ta' 1MW li topera fuq ċiklu ta' ħajja ta' 25 sena:

Differenzjali ta' Rendiment ta' Effiċjenza: Żieda ta' 0.8% fl-effiċjenza tal-konverżjoni tagħti madwar 12,800 kWh ta' ġenerazzjoni annwali addizzjonali għal kull MW installat.

Prevenzjoni ta' Derating Termali: Il-prevenzjoni tad-derating bejn 40 grad u 50 grad tirkupra sa 4% tal-produzzjoni ta 'enerġija mitlufa matul ix-xhur ta' l-ogħla livell ta 'irradjanza tas-sajf.

Impatt LCOE: Żidiet ta 'rendiment magħquda u ċikli ta' sostituzzjoni ta 'komponenti mnaqqsa jnaqqsu l-LCOE ġenerali b'$0.004/kWh għal $0.007/kWh, billi jirkupraw il-primjum tal-hardware inizjali fi żmien 18-il xahar ta' tħaddim.

Protokolli ta' Integrazzjoni tas-Sistema u Kontroll tal-Kwalità

Il-proċess tal-manifattura tagħna jissuġġetta l-unitajiet kollha ta' konverżjoni tal-enerġija għal pipeline ta' kontroll tal-kwalità ta' -fażijiet multipli:

Biex nintegraw proġetti kummerċjali kompluti, il-pjattaformi tagħna ta' string ta'-kapaċità għolja jaħdmu flimkien ma' bilanċ speċjalizzat-ta'-ħardwer tas-sistema, inklużi assi mqassma ta'-kapaċità aktar baxxa bħal tagħna10 kW Mixgħul-Grid Invertermudelli għal sub-arrays kummerċjali iżgħar.

Standards ta' Konformità

Sigurtà u Konnessjoni tal-Grid: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, EN 50549-1.

Standards EMC: EN 61000-6-2, EN 61000-6-4.

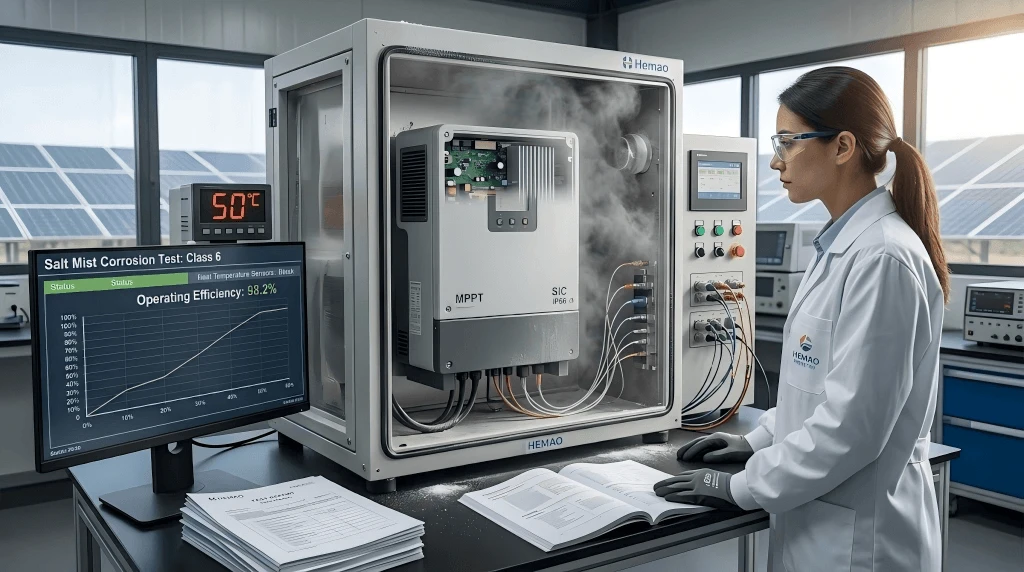

Resistenza Ambjentali: IEC 60068-2-52 (Klassi tal-Korrużjoni taċ-Ċpar tal-Melħ 6), IP66 protezzjoni ta 'dħul ta' trab u ilma.

FAQ

Q: Kif l-arkitettura ta' tkessiħ ta'-kamra doppja tipprevjeni ħsarat fil-komponenti f'installazzjonijiet kostali b'ħafna-melħ jew umdi?

A: Id-disinn tal--kamra doppja jissegrega l-PCB ta 'kontroll prinċipali miż-żona ta' dissipazzjoni termali ta'-qawwa għolja. Il-komponenti tas-sħana għolja-(inductors u heatsinks) huma miżmuma f'kanal tal-fluss tal-arja estern klassifikat IP66, li jippermetti arja ambjentali sfurzata biex tkessaħ l-uċuħ tal-pinen. Iċ-ċirkwiti ta 'kontroll sensittivi, is-sewwieqa tal-bieb, u l-kapaċitaturi jinsabu f'kompartiment separat u ssiġillat IP66 mimli b'nitroġenu niexef jew issiġillat kontra l-iskambju tal-arja ambjentali, u jelimina l-kondensazzjoni taċ-ċpar tal-melħ-u d-depożizzjoni ta' trab konduttiv fuq traċċi ta' vultaġġ għoli-.

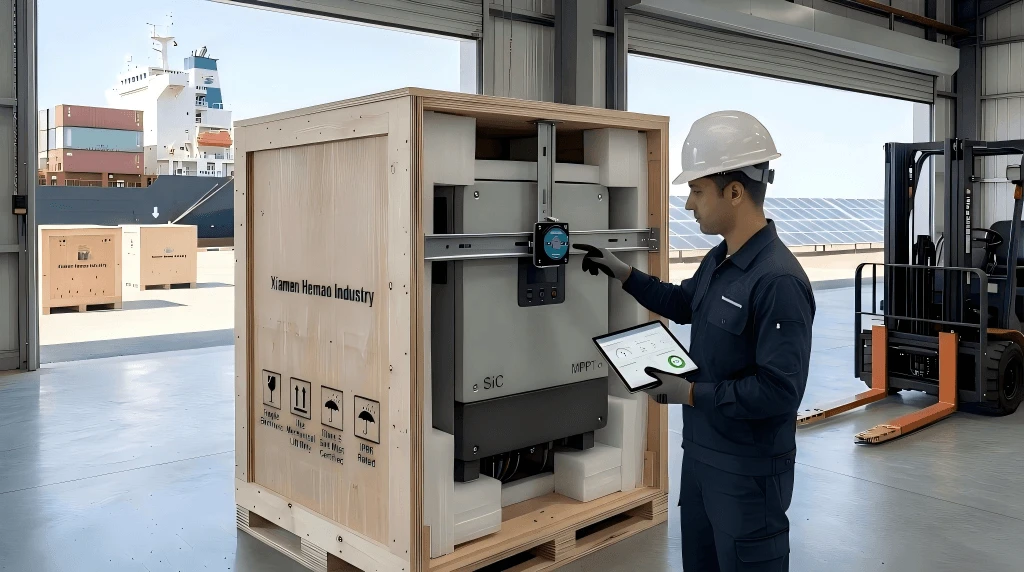

Q: Liema protokolli tal-ippakkjar u tal-protezzjoni tat-tranżitu huma implimentati biex jipprevjenu mikro-fratturi f'assemblaġġi interni tal-PCB waqt l-esportazzjoni bl-ingrossa?

A: L-invertituri huma ppakkjati f'kaxex tal-injam trattat bis-sħana-konformi mal-ISPM 15-infurrati b'-densità għolja tal-polyethylene estiż (EPE) xokk-fowm ta' mitigazzjoni imfassal apposta għad-dimensjonijiet tax-chassis. Il-komponenti tqal interni kollha-bħal indutturi manjetiċi u capacitors prinċipali-huma ankrati mal-qafas tax-chassis prinċipali bl-użu ta 'parentesi mekkaniċi strutturali aktar milli jiddependu biss fuq iż-żamma tal-ġonta tal-istann. Il-kunsinni jinkludu sensors ta' tilt-u impatt 3D b'użu wieħed- biex jintraċċaw it-tagħbijiet tat-transitu.

Q: X'inhuma l-parametri tekniċi u l-iskedi tal-konsenja għall-modifiki tal-firmware jew tal-ħardwer tad-dwana tal-OEM?

A: Firmware-personalizzazzjonijiet fil-livell (modifikazzjoni tal-mapep tar-reġistru MODBUS RTU/TCP, aġġustament ta' limiti ta' vjaġġi ta' vultaġġ fuq-, jew integrazzjoni ta' profili ta' appoġġ tal-grid-personalizzati) għandhom ċiklu ta' validazzjoni ta' 14-il jum ta' negozju. Modifiki fil-livell tal-ħardwer-(kisi tal-kompartimenti apposta, konfigurazzjonijiet ta' konnettur DC modifikati, jew ġeometriji tas-sink tas-sħana) isegwu skeda ta' żmien ta' żvilupp ta' 6 sa 10 ġimgħat, inkluż mudellar termali sħiħ, produzzjoni ta' prototipi u ttestjar tal-aċċettazzjoni tal-fabbrika (FAT).

Ikkuntattja lit-tim tal-inġinerija tagħna għal tqassim ta 'sistema PV ta' 5kW apposta u kwotazzjoni dettaljata tal-BOM fi żmien 48 siegħa.
