Gwida tal-Inġinerija għall-Integrazzjoni tal-Carports Kummerċjali Solari b'Infrastruttura tal-Iċċarġjar tal-EV ta' -Qawwa Għolja

Gwida teknika għall-muntaturi kummerċjali tal-carport solari u l-integrazzjoni tal-iċċarġjar tal-EV. Analizza tagħbijiet strutturali, ġestjoni tal-enerġija mikrogrid, u metriċi ROI.

Sfidi tal-Infrastruttura tal-Parkeġġ Kummerċjali

L-inġinerija ta' ċentri kummerċjali tal-iċċarġjar tal-EV teħtieġ li jingħelbu r-restrizzjonijiet tal-kapaċità tal-grilja lokalizzati, tariffi tal-ogħla-domanda, u limitazzjonijiet spazjali severi f'faċilitajiet ta' parkeġġ metropolitani. Konnessjonijiet diretti standard tal-grilja għal chargers veloċi DC ħafna drabi jqanqlu aġġornamenti tat-transformer ta' sitt-figuri u ċikli ta' approvazzjoni ta' utilità fit-tul, li jdewmu l-operazzjonijiet kummerċjali. Barra minn hekk, l-infrastruttura tal-parkeġġ fil-beraħ bla sfumatura taċċellera l-istress termali tal-vetturi filwaqt li titlef opportunità li tiġġenera elettriku tal-karbonju żero-lokali. Il-kombinazzjoni ta' sistemi ta' muntaġġ ta' carport solari kummerċjali ma' infrastruttura ta' ċċarġjar ta' EV ta'-qawwa għolja issolvi dawn il-konġestjonijiet fil-grilja. Bl-iskjerament ta 'arrays PV overhead marbuta direttament ma' ħażna dinamika ta 'batteriji u chargers EV, l-operaturi tas-sit kummerċjali jistgħu jaqbdu l-ġenerazzjoni solari lokali, jeliminaw l-ogħla tariffi tal-enerġija, u jiskalaw il-kapaċità tal-iċċarġjar mingħajr espansjoni immedjata tal-grilja tal-utilità.

Mekkanika Strutturali u Ġestjoni tal-Enerġija Mikrogrid

L-integrazzjoni tal-muntaturi tal-carport solari mal-infrastruttura tal-iċċarġjar tal-EV teħtieġ eżekuzzjoni teknika ta'-dominju doppju: qafas strutturali mibni biex jiflaħ tagħbijiet dinamiċi lokalizzati tar-riħ/borra, u arkitettura elettrika tal-mikrogrid kapaċi li tibbilanċja l-enerġija-ħin reali.

1. Inġinerija tal-Qafas Strutturali u Stabbiltà Mekkanika

Il-muntaturi tal-carport solari jiffunzjonaw bħala strutturi tal-bini kummerċjali primarji, li jeħtieġu konformità stretta ma 'ASCE 7-16 (Tagħbija tar-Riħ/Snow) u kodiċijiet sismiċi lokali:

Għażla tal-Materjal Strutturali:Azzar strutturali galvanizzat sħun -dip (Q355B / ASTM A572 Grad 50) bi ħxuna tal-kisi taż-żingu li taqbeż 85um (ISO 1461), jew ligi tal-aluminju anodizzati ta 'saħħa-għoli (AL6005-T6) għal żoni kostali ta' salinità għolja.

Fondazzjoni u Ankraġġ mekkaniku:Sies tal-konkrit rinfurzat-heavy duty b'boltijiet J-inkorporati jew mollijiet tax-xaft imtaqqbin iddisinjati biex jirreżistu mumenti ta' qlib li jaqbżu l-120 kN.m għal kull kolonna taħt kundizzjonijiet ta' tagħbija massima.

Integrazzjoni tad-Drenaġġ u l-Ilma:Il-profili tas-siġillar tal-EPDM bil-lastiku intern-gasketed flimkien ma 'kanali tal-ilma korrugati strutturali (li jidderieġu l-ilma tax-xita-off-downspouts interni tal-kolonna) jiggarantixxu waterproofing ta' grad IP65 fuq vetturi pparkjati.

2. Topoloġija tal-Mikrogrid u Ibbilanċjar Dinamika tat-Tagħbija

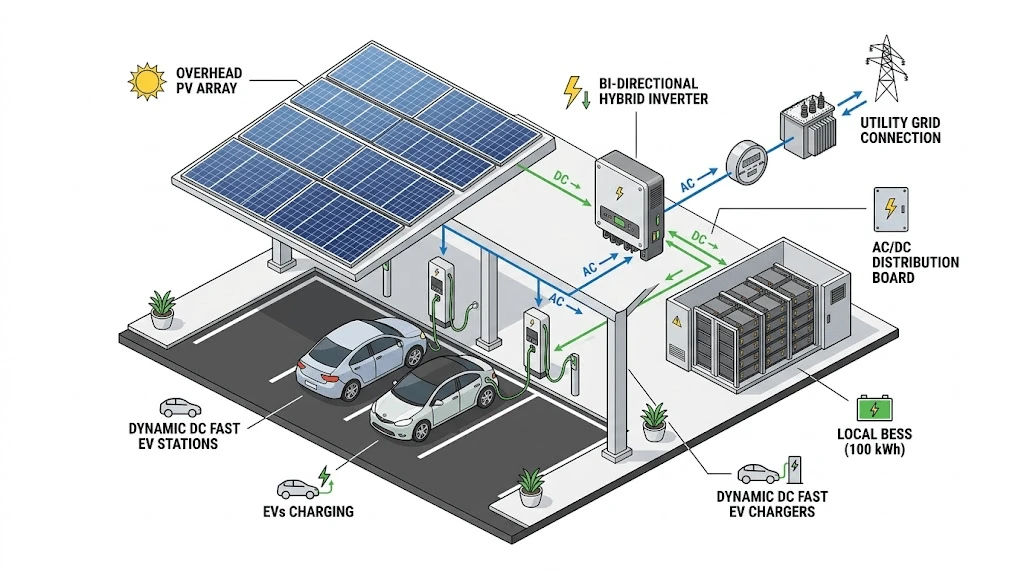

L-arkitettura tal-mikrogrid tgħaqqad il-firxa ta' string PV overhead, is-sistemi tal-ħażna tal-enerġija tal-batteriji (BESS), l-interkonnessjoni tal-utilità, u l-istazzjonijiet tal-iċċarġjar tal-EV permezz ta' Sistema ċentrali ta' Ġestjoni tal-Enerġija (EMS):

Loġika tal-Kontroll tal-Fluss tal-Enerġija:L-EMS jimmonitorja r-rendiment tax-xemx fil--ħin reali, l-istat-ta'-charge (SoC) BESS, it-tagħbija tal-linja bażi tal-bini, u d-domanda dinamika tal-enerġija tal-EV permezz tal-protokolli OCPP 1.6J/2.0.1.

Peak Shaving:Meta d-domanda dinamika tal-iċċarġjar tal-EV taqbeż il-limiti tat-transformer tal-grilja ssettjati minn qabel, is-sistema tixpruna l-BESS biex tiskarika tul ix-xarabank DC ċentrali, tillimita t-tariffi tad-domanda tal-utilità.

Ġestjoni Termali: Embedded liquid-cooled or forced-air thermal controls within the integrated inverter and BESS enclosures prevent thermal throttling during continuous 1C charge/discharge cycles in high ambient temperatures (>45 grad).

Standards tal-Industrija, Parametri Strutturali, u Impatt ROI

L-iskjerament tal-carports solari integrati mal-iċċarġjar tal-EV jeħtieġ evalwazzjoni tal-parametri strutturali kontra installazzjonijiet PV tradizzjonali fuq il-bejt biex jitkejjel ir-redditu fuq l-investiment.

Analiżi Finanzjarja: Tnaqqis u Amortizzazzjoni tal-LCOE

1. Tpaċija CAPEX permezz ta' Utilità Doppju:Karports solari jiġġeneraw dħul minn produzzjoni ta' enerġija ta' karbonju żero- filwaqt li fl-istess ħin jiffunzjonaw bħala strutturi ta' dell kummerċjali u hubs dedikati għall-iċċarġjar tal-EV.

2. Eliminazzjoni tal-Ħlasijiet tad-Domanda:It-tqaxxir tal-ogħla livell permezz tat-topoloġiji tal-mikrogrid PV + BESS inaqqas it-tariffi tad-domanda għall-utilità bi 30%- 55%, u jnaqqas l-ispejjeż operattivi għall-hosts tas-sit tal-iċċarġjar kummerċjali.

3.Kalendarju tal-Ħlas Ottimizzat:Il-kombinazzjoni tad-dħul mill-iċċarġjar tal-EV (markup tas-servizz /kWh) ma’ rendimenti ta’ awto-konsum solari tqassar il-perjodi ta’ ħlas lura tal-investiment tal-proġett minn 8–10 snin (solar waħdu) għal 4.2–5.5 snin għal installazzjonijiet integrati tal-iċċarġjar tal-EV tal-carport solari.

Integrazzjoni u Kompatibilità tas-Sistema

L-istrutturi tal-muntaġġ tal-carport solari mfassla minn Xiamen Hemao Industry jorbtu direttament f'arrays PV kummerċjali kompluti, frejms tal-immuntar, ħażna tal-enerġija, u fabbriki tal-ċarġer tal-EV.

Kompatibilità tal-Modulu:Purlins strutturali jakkomodaw moduli PV tal-ħġieġ mingħajr frejm, bifacial u standard tal-ħġieġ-. Konfigurazzjonijiet bifacial lieva konkrit li jirrifletti jew kisjiet tal-art tal-ipparkjar tal--albedo għoli biex jiksbu qligħ ta 'ġenerazzjoni ta' 10%--15% fuq wara.

Arkitettura tal-Immaniġġjar tal-Kejbils:Kolonni ta' l-azzar strutturali għandhom kanali interni ippanċjati minn qabel u punti ta' aċċess għall-junction rated IP67-. Dan jaħbi kejbils ta 'array DC ta' vultaġġ għoli u għalf tal-iċċarġjar AC fil-qafas, jipproteġi l-wajers kontra t-temp ambjentali u t-tbagħbis fiżiku.

Interface tal-Ħażna u tal-Iċċarġjar:It-tqassim strutturali jipprovdi pads tal-immuntar iddedikati u bollards protettivi għall-kabinetti tal-ħażna tal-enerġija ta' barra-ratati u chargers veloċi DC ta'-qawwa għolja (60kW sa 360kW doppju-konfigurazzjonijiet tal-pistoli).

Għal speċifikazzjonijiet tekniċi dettaljati dwar profili ta 'immuntar strutturali u għażliet ta' interface għall-iċċarġjar, żur il-portal Solar Carport / Charging tagħna.

Kontroll tal-Kwalità u Standards ta' Konformità Globali

Is-sistemi tal-immuntar tal-carport solari kummerċjali u l-ħardwer integrat tal-iċċarġjar tal-EV jgħaddu minn testijiet sistematiċi ta 'kontroll tal-kwalità biex jiżguraw is-sikurezza strutturali u l-konformità elettrika fuq ħajja ta' disinn ta '25 sena.

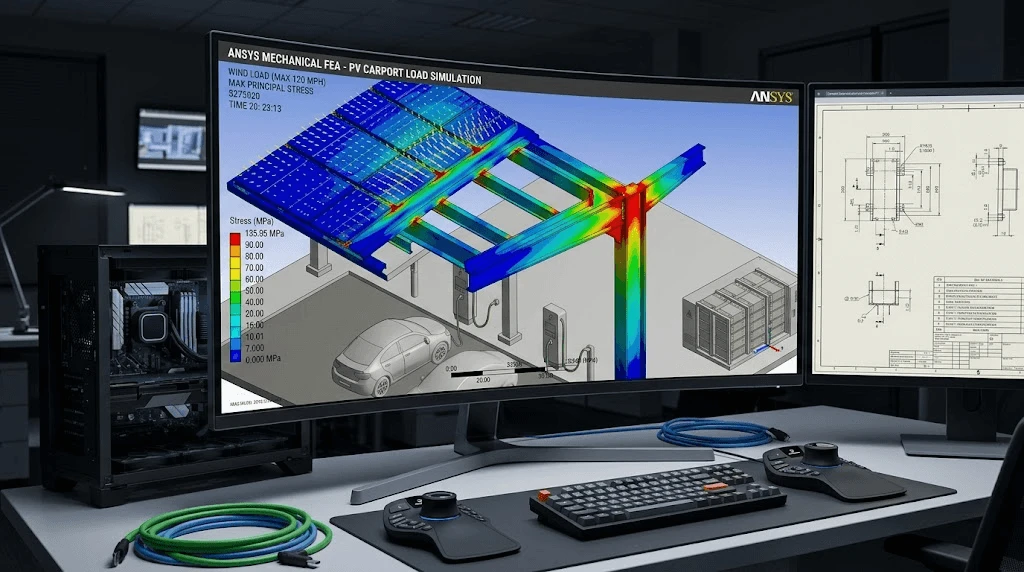

·Verifika tal-Analiżi tal-Elementi Finiti (FEA):Kull profil strutturali jgħaddi minn mudellar FEA tal-kompjuter-simulat taħt stati ta' stress kombinati (tagħbija mejta, tagħbija ħaj, tagħbija tas-silġ, uplift tar-riħ, u shear sismiku) qabel l-għodda u l-fabbrikazzjoni.

·Ittestjar tar-reżistenza għall-korrużjoni:Kisjiet protettivi jgħaddu minn 1,500-siegħa ittestjar newtrali tal-isprej tal-melħ (ASTM B117) biex jivverifika l-formazzjoni ta 'sadid aħmar żero, u jiżgura durabilità f'ambjenti kostali u b'umdità għolja.

·Ċertifikazzjonijiet Internazzjonali:

ISO 9001 / ISO 14001:Ġestjoni tal-kwalità standardizzata u kontrolli tal-manifattura fil-passi kollha tal-fabbrikazzjoni strutturali.

UL 2703:Ċertifikazzjoni għall-ert, it-twaħħil, u s-sigurtà ta 'racking mekkaniku ta' sistemi ta 'immuntar PV.

EN 1090-1 / ISO 3834:Standards Ewropej ta' eżekuzzjoni tal-azzar strutturali li jkopru l-qafas tal-azzar li jġorru t-tagħbija-u l-kontroll tal-produzzjoni tal-fabbrika.

IEC 61851 / IEC 62196:Standards globali tas-sigurtà elettrika għal sistemi konduttivi tal-iċċarġjar tal-vetturi elettriċi u couplers.

Mistoqsijiet Tekniki Frekwenti

Kif il-faxex tal-carport strutturali tad-dwana jakkomodaw vetturi kummerċjali kbar filwaqt li jżommu l-klassifikazzjonijiet tat-tagħbija tar-riħ?

Sistemi ta 'immuntar ta' carport apposta jutilizzaw għażla ta 'grad ta' azzar ta'-saħħa (eż. Q355B jew ASTM A572 Grad 50) u profili tar-raġġ varjabbli-sezzjoni C/Z/H-. Spans li jkopru 2 sa 4 bajjiet tal-parkeġġ (5.5m sa 11.5m) huma ddisinjati bl-użu ta 'mudellar ta' qafas strutturali 3D biex jimmaniġġjaw rekwiżiti ta 'għoli ċari sa 4.5 metri għal vannijiet kummerċjali u trakkijiet tal-kunsinna. Kalkoli strutturali jinkludu koeffiċjenti ta' lifting tar-riħ lokalizzati bbażati fuq kategoriji ta' espożizzjoni tat-terren tal-madwar.

Liema protokolli tal-ippakkjar u tal-loġistika jipproteġu travi tal-azzar strutturali ta'-format kbir u komponenti tal-aluminju waqt it-trasport tal-oċean?

Il-komponenti strutturali huma organizzati f'qatet modulari mwaħħla b'ċingi tal-azzar heavy-duty, ilqugħ protettivi tat-tarf, u tgeżwir li jinxtorob tal-fwar-korrużjoni-(VCI). Qafliet, klampi, u jointers strutturali żgħar huma ppakkjati f'kaxex tal-injam b'assorbituri interni tal-umdità. Id-dimensjonijiet tal-komponenti huma standardizzati biex jimmassimizzaw l-utilizzazzjoni tal-volum ġewwa kontenituri ta '40ft High Cube (40HQ) filwaqt li jipprevjenu ħsara mill-brix tat-transitu.

X'inhuma l-konfini tekniċi u l-ħinijiet ta 'tmexxija għall-personalizzazzjoni OEM/ODM ta' layouts tal-carport u muntaturi tal-ċarġer tal-EV?

Dimensjonijiet strutturali personalizzati, spazjar tal-kolonni, angoli ta 'inklinazzjoni (5 grad sa 15 grad), kisjiet tat-trab tal-kulur tad-ditta (spettru RAL), u parentesi ta' immuntar tal-ċarġer EV integrati jeħtieġu 10 sa 14-il jum għall-approvazzjoni inizjali tat-tpinġija CAD/BIM u validazzjoni FEA. Wara l-approvazzjoni tal-klijent, il-ħinijiet sħaħ tal-produzzjoni tal-massa jgħaddu minn 20 sa 25 jum, appoġġjati minn testijiet kompluti ta 'qabel l-assemblaġġ tal-fabbrika tal-- qabel il-ġarr.

Appoġġ għall-Inġinerija u Kwotazzjonijiet tal-Proġett

L-ottimizzazzjoni tal-carports kummerċjali solari u l-infrastruttura tal-iċċarġjar tal-EV teħtieġ mekkanika strutturali u allinjament tas-sistema elettrika. Id-dipartiment tal-inġinerija tagħna jipprovdi kalkoli tat-tagħbija strutturali, mudelli tal-pedament 3D BIM, layouts dinamiċi tal-kordi, u kambjali tal-materjali dettaljati mfassla għall-kundizzjonijiet speċifiċi tas-sit-.

Ikkuntattja lit-tim tal-inġinerija tagħna għal tqassim ta 'sistema PV ta' 5kW apposta u kwotazzjoni dettaljata tal-BOM fi żmien 48 siegħa.
